Altiscan, crawler magnético UT para tanques de almacenamiento y cascos
1.250 m de B-scan al día, sobre la pared, sin andamios.

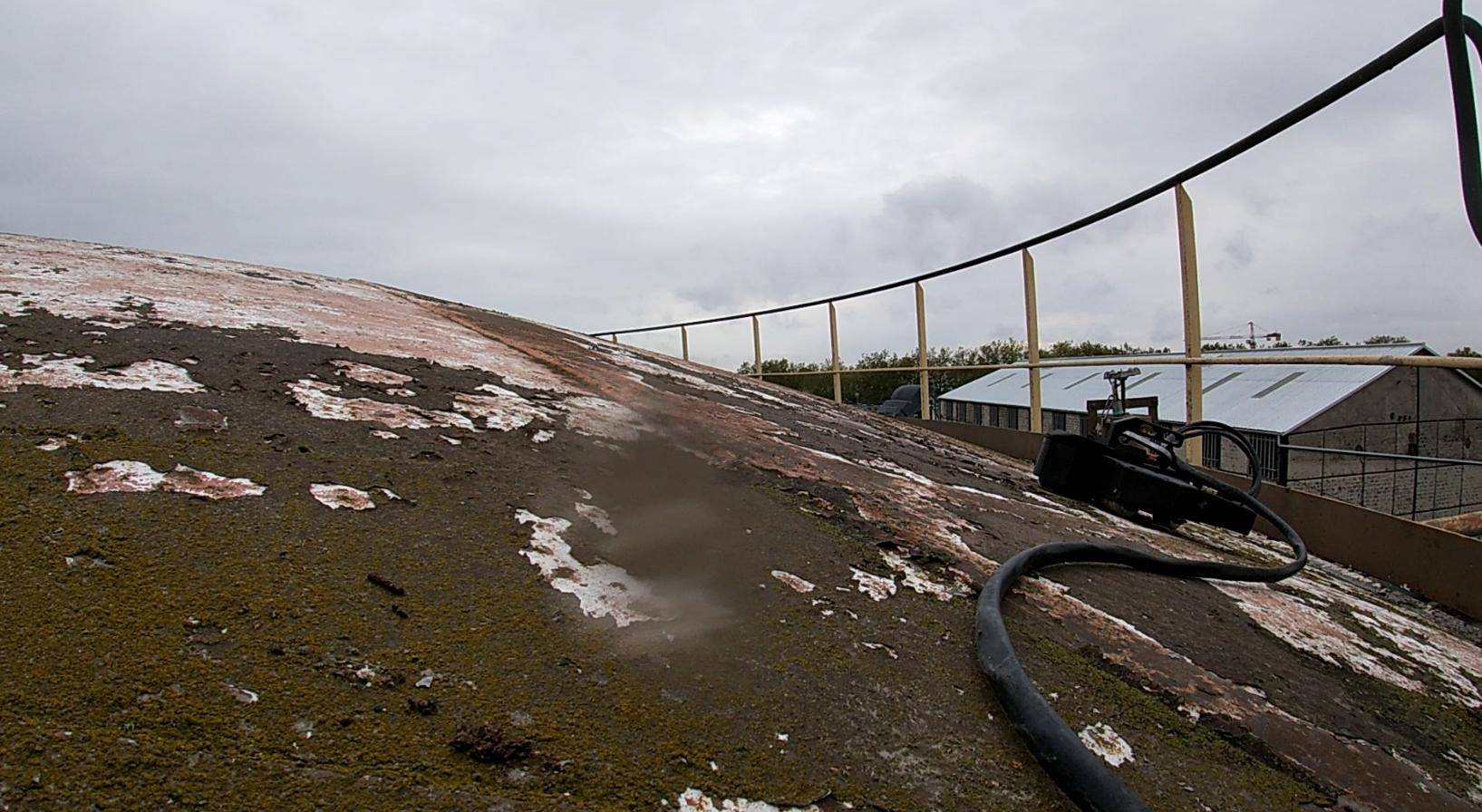

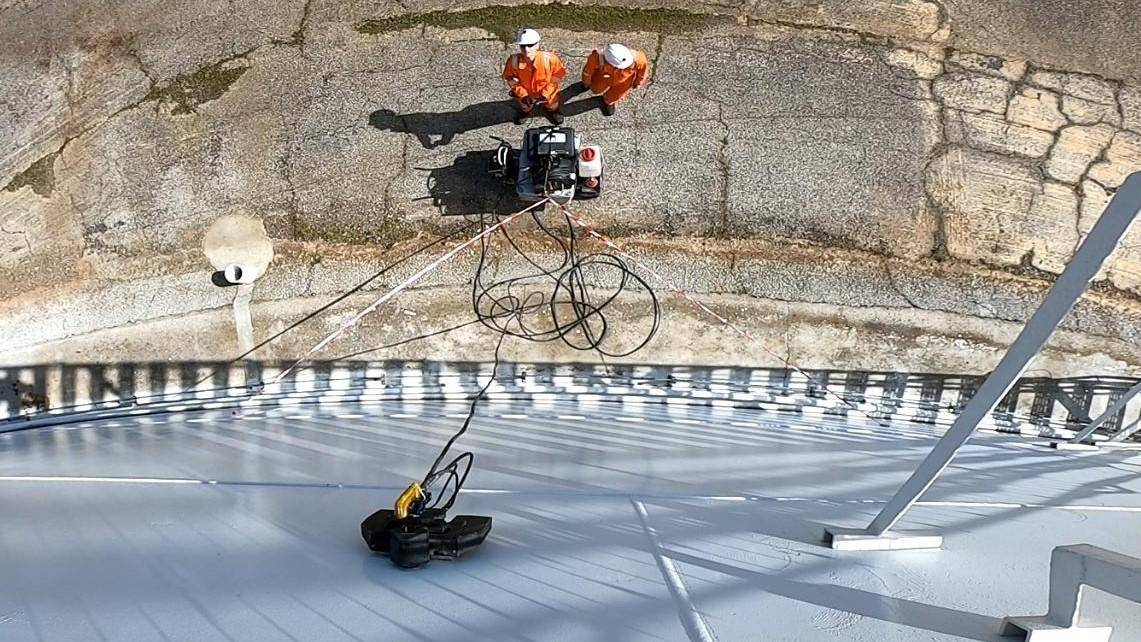

7 kg sobre la virola, 70 kg de adherencia magnética. El robot sube, escanea a 12 m/min y vuelve a bajar mientras el operador permanece en el suelo. Cartografía B-scan continua, datos mostrados en tiempo real e informe conforme a API 653 generado a partir de la campaña del día.
Valores constatados en configuración habitual. Según las dimensiones de las estructuras, la producción diaria es con frecuencia superior.
Una virola entera cartografiada, no una malla de puntos
La superficie, no puntos de sondeo.
El robot recorre la pared y registra sin interrupción, a 12 m/min. Allí donde una medición manual produce unas decenas de puntos por virola, una campaña Altiscan produce 1.250 m de perfil al día. La extensión real de una pérdida se lee, no se extrapola.
Ve el dato mientras el robot sigue en la pared.
Datascan muestra el A-scan y el B-scan en tiempo real durante la subida. Una zona dudosa se vuelve a pasar en el momento, sin bajar el portador ni replanificar una intervención. La duda se resuelve in situ, no en la oficina tres días después.
Un informe construido sobre B-scans, no sobre mediciones aisladas.
Datareport analiza automáticamente los perfiles registrados y genera informes conformes a API 653, DT94, CODRES y EEMUA 159. Espesor mínimo, medio y máximo por virola, posición del mínimo, extensión de las pérdidas. Exportación en .csv, .jpg y Excel.
Comparables de una campaña a otra.
Un perfil continuo se superpone al de la visita anterior, algo que una malla de puntos no permite. Es lo que hace que una tasa de corrosión sea calculable en lugar de estimada.
Sobre la cadena ultrasónica ROBOPLANET.
Sonda de doble cristal de 13 mm y 5 MHz, precisión ±0,15 mm, frecuencia de muestreo de 80 MHz, ganancia ajustable de 0 a 60 dB. Adquisición, análisis e informe en un mismo entorno Windows.
7 kg en la pared, 70 kg para sostenerlo
La adherencia de Altiscan equivale a diez veces su peso. Ruedas magnéticas de estándar militar, fuerza de deslizamiento de 35 kg y paso de las soldaduras sin desenganche.
- 70 kg de fuerza magnética para un portador de 7 kg;
- 35 kg de fuerza de deslizamiento;
- soldaduras franqueadas sin interrupción de la línea de medición;
- tasa de caída sin línea de vida: 1 por cada 1.000 tanques inspeccionados.
Un robot que se desengancha no es una intervención retrasada. Es un perímetro que asegurar y una campaña que rehacer.
1.250 m de B-scan al día. Este es el cálculo.
| Velocidad de escaneo | 12 m/min |
|---|---|
| Longitud de una línea | 25 m |
| Producción | 50 líneas al día |
| Es decir | 1.250 m de B-scan al día |
| Tiempo de aprendizaje | 10 minutos |
El lineal cubierto depende directamente del diámetro y de la altura de las estructuras. Publicamos el mínimo que mantenemos en configuración habitual, incluidos reposicionamientos, calibración y desplazamientos alrededor de la estructura. En estructuras favorables, la producción diaria es regularmente superior.
No es una velocidad instantánea extrapolada a ocho horas. Es una producción de campaña.
Las superficies y geometrías cubiertas
Altiscan trabaja sobre pared de acero: su adherencia es magnética y requiere una superficie ferromagnética.
Soldaduras
Franqueadas sin desenganche y sin interrupción de la línea de medición. Los refuerzos, en cambio, no se franquean.

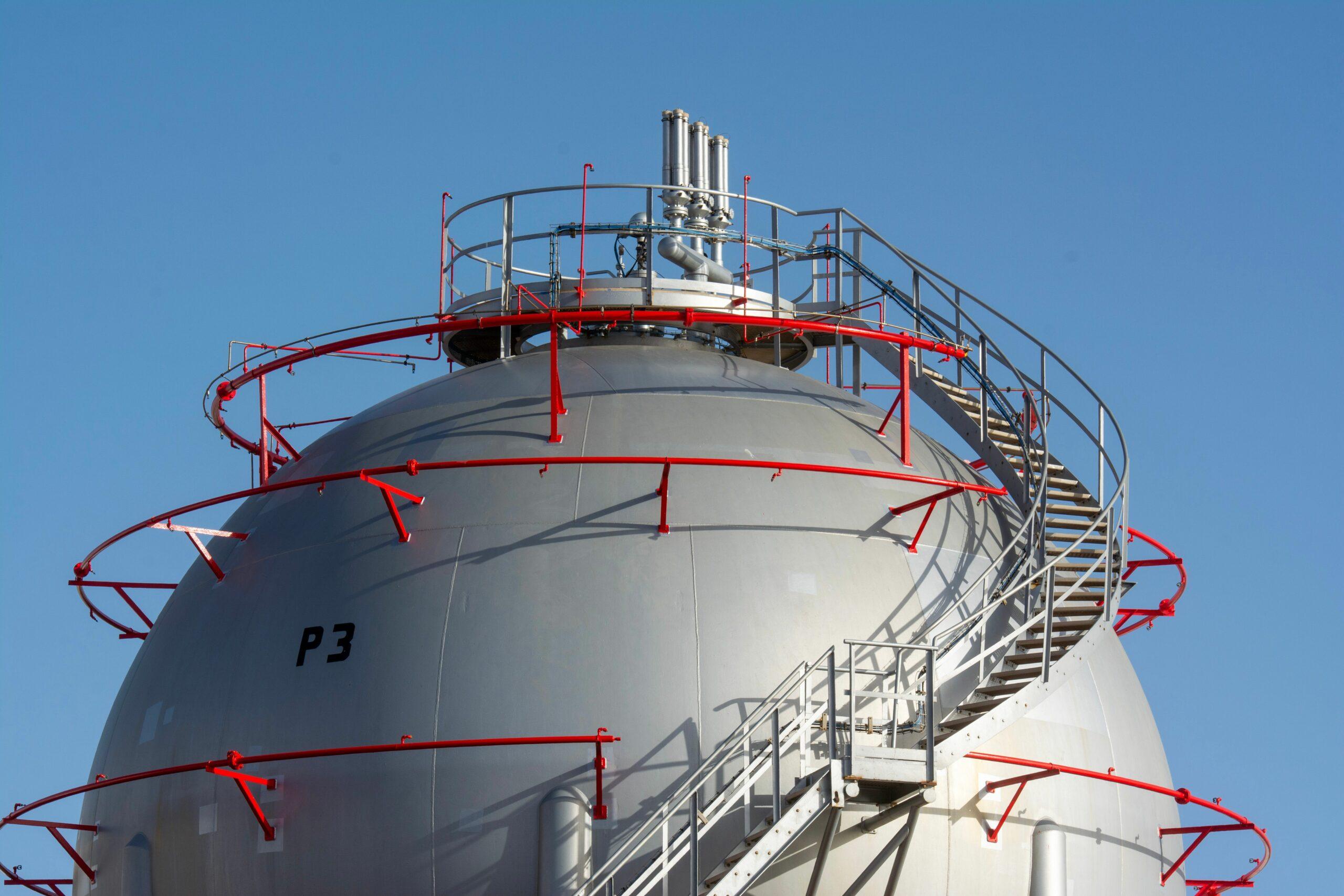

Esferas y equipos a presión
La doble curvatura no compromete la adherencia.

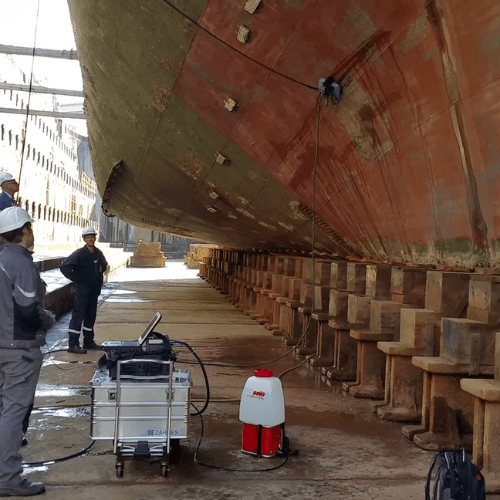

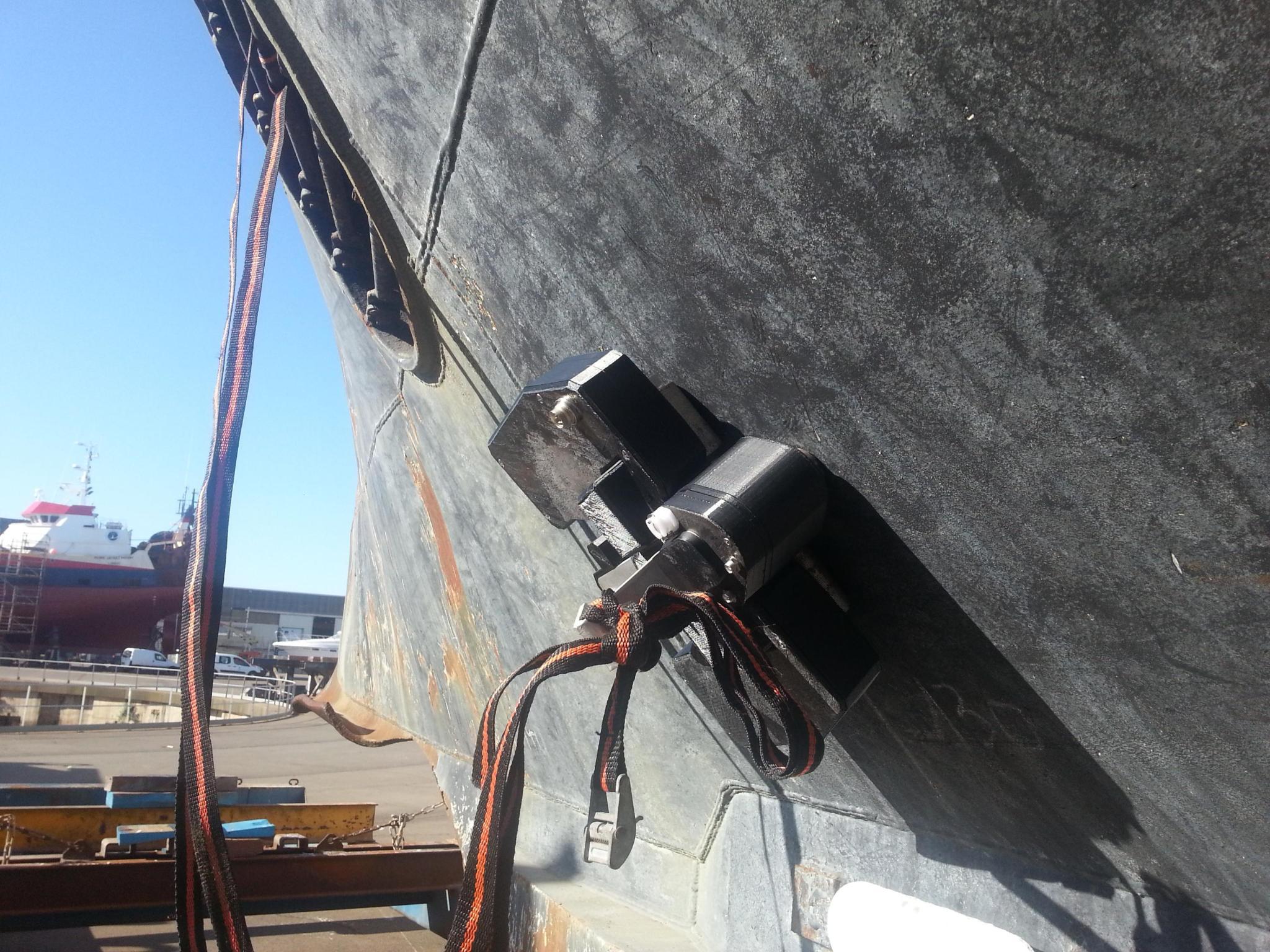

Cascos de buques
El robot trabaja sobre el forro, tanto atracado como en dique seco.

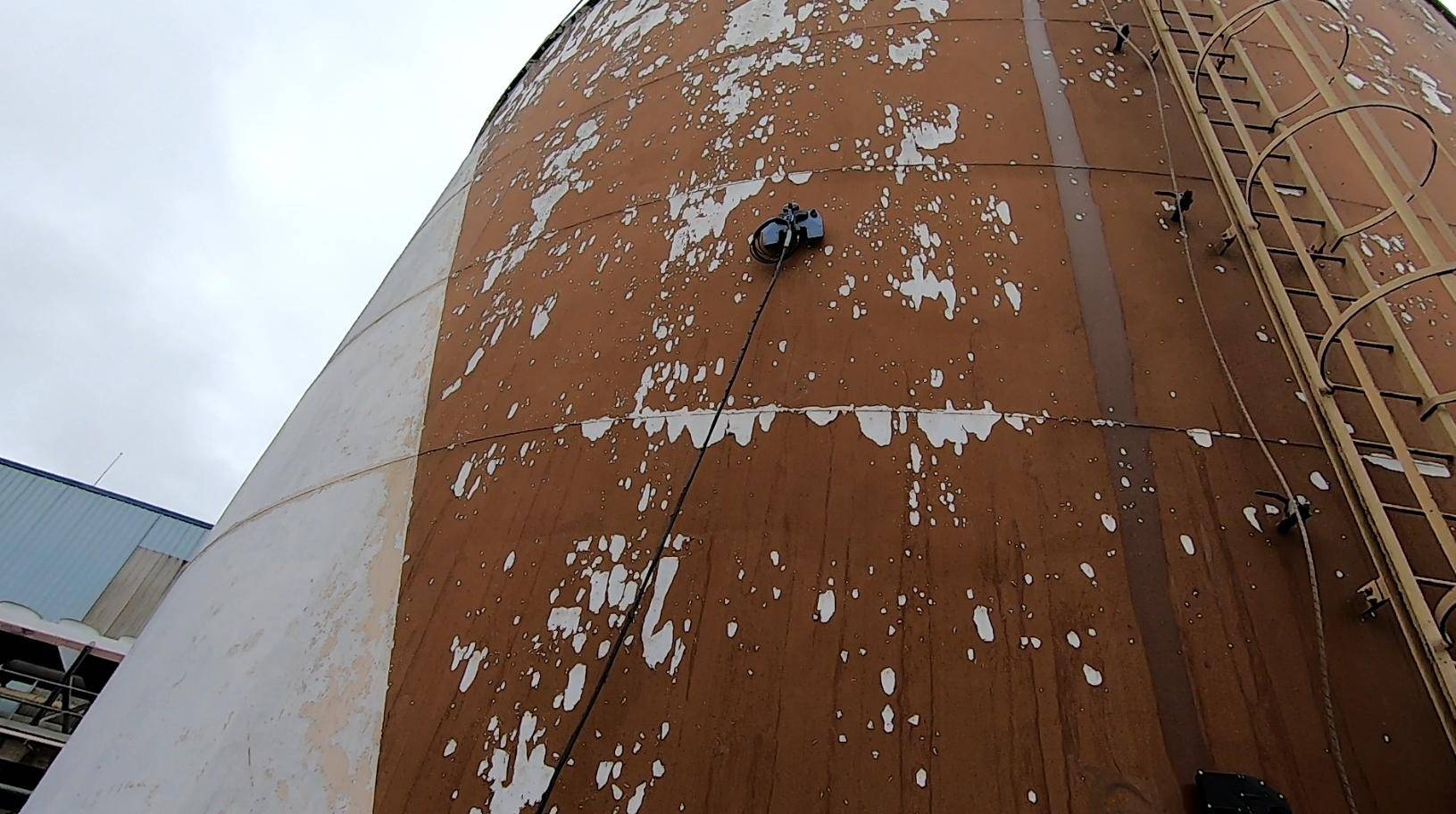

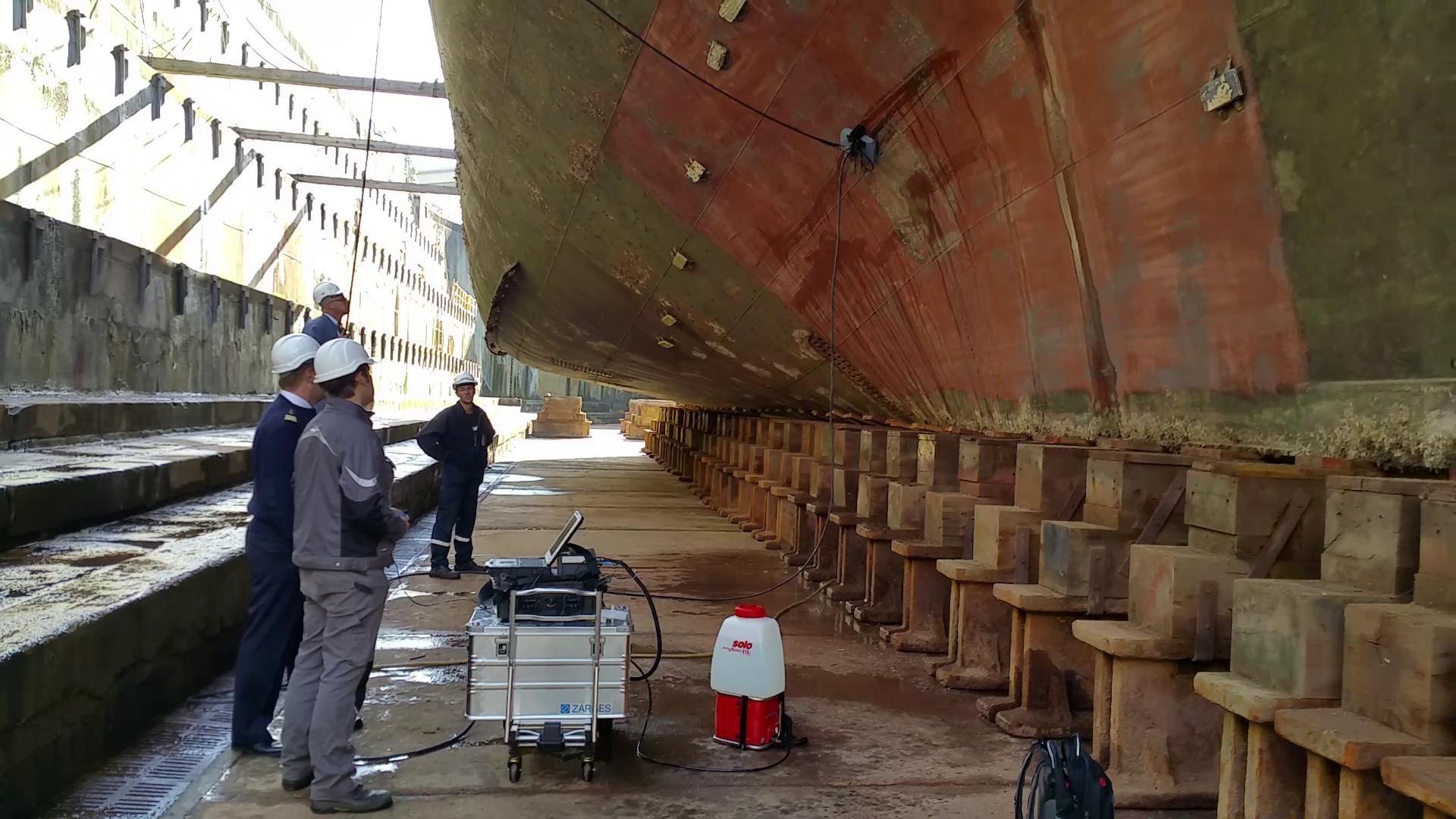

Superficies degradadas o cubiertas
Espuma, residuos, humedad: el contacto se mantiene allí donde no se ha hecho la preparación de superficie.

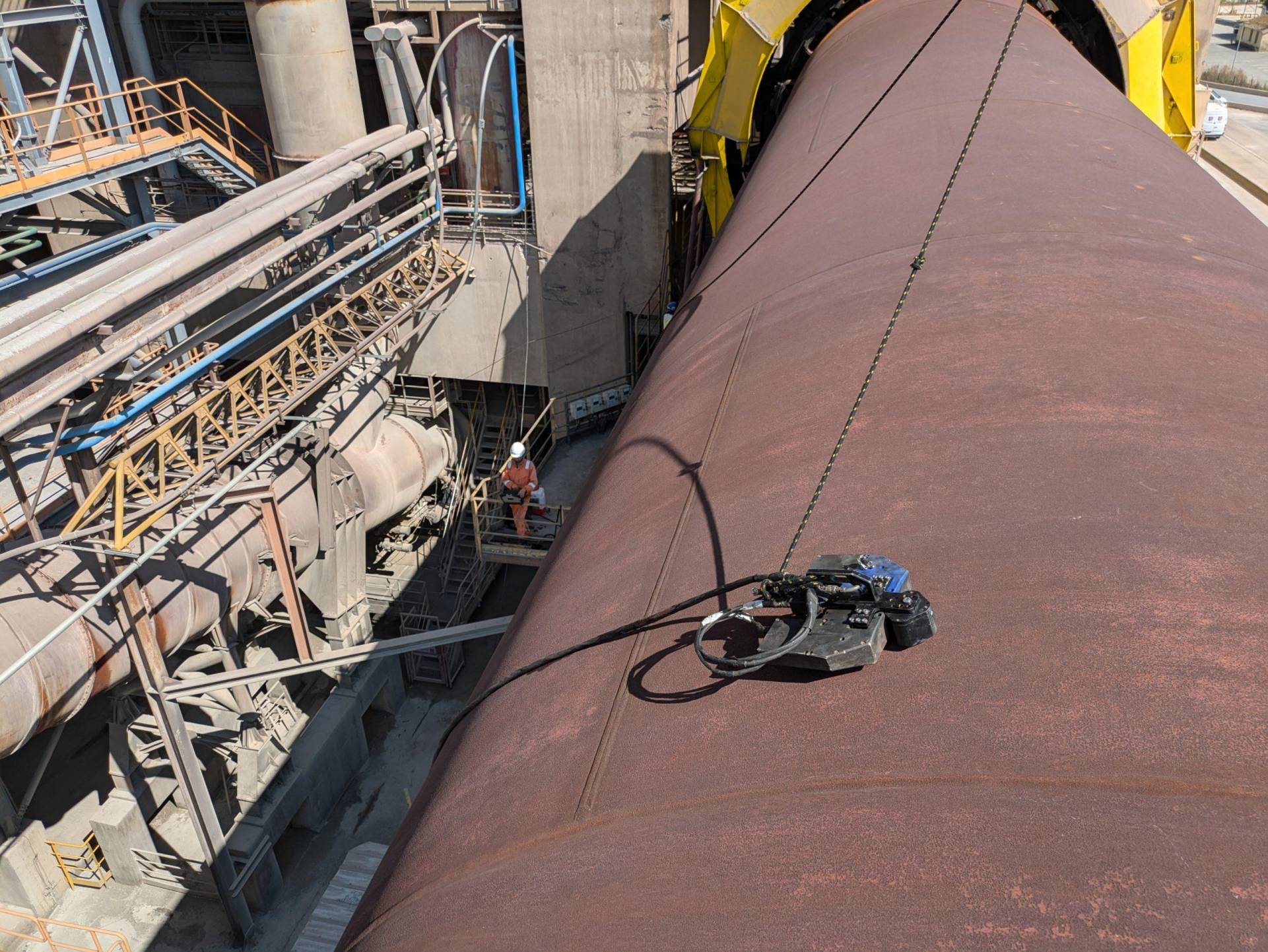

Paredes calientes
Hasta 70 °C de temperatura de pared, entre 1 y 40 °C de temperatura ambiente.

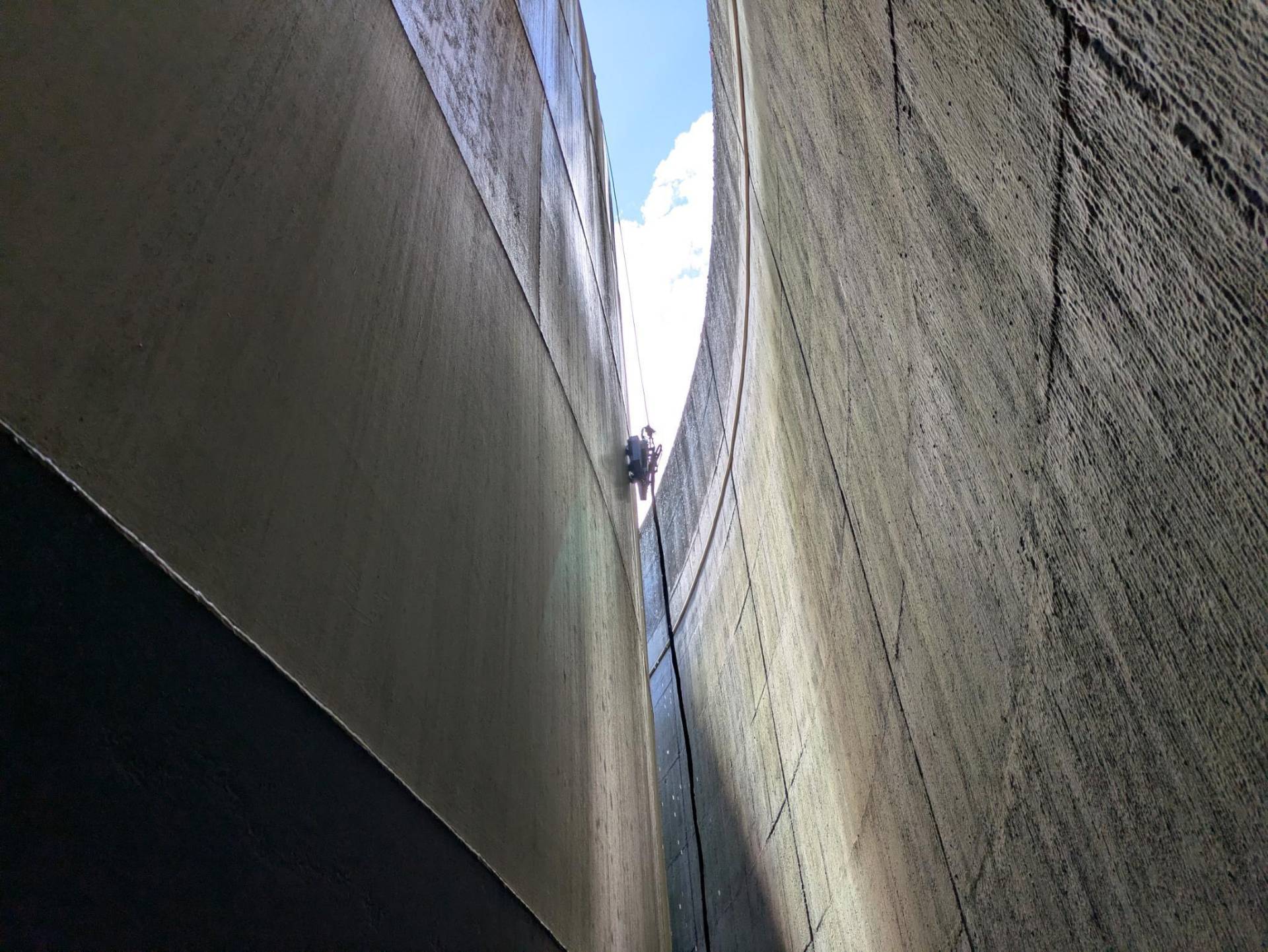

Gran altura
Hasta 30 m, longitud del umbilical blindado suministrado en carrete de obra. Adaptable bajo pedido.
Un dato que supera al organismo de control
- API 653Informes conformes para tanques de almacenamiento.
- DT94 · CODRESRecomendaciones cubiertas por la generación automática de informes.
- EEMUA 159Norma de inspección cubierta.
- Cadena ultrasónica ROBOPLANETAdquisición, tratamiento de la señal e informe en un mismo entorno.
- Exportación abierta.csv, .jpg y Excel, para su reutilización en su cadena documental.
- Fabricación francesaDiseño, montaje y soporte desde Nantes.
Más de 2.500 depósitos inspeccionados bajo estas normas desde 2015.
Ficha técnica
Portador, medición ultrasónica, electrónica, energía y condiciones de uso: las características completas del equipo.
El detalle, por tema

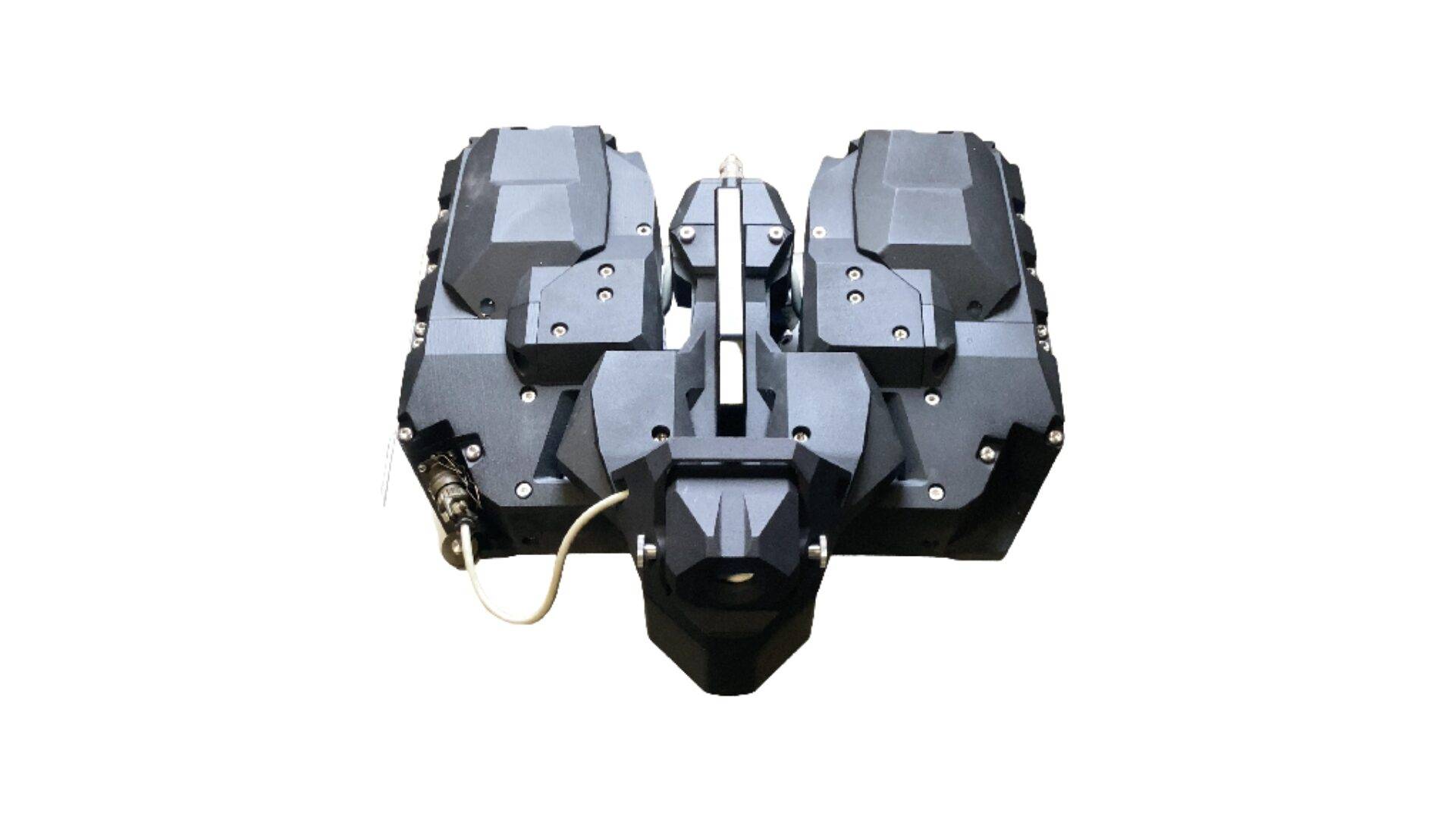

Portador
- Dimensiones 35 × 35 × 20 cm
- Peso 7 kg
- Fuerza magnética 70 kg
- Fuerza de deslizamiento 35 kg
- Velocidad máx. 12 m/min
- Grado de protección IP54
Medición ultrasónica
- Sonda de doble cristal de 13 mm, 5 MHz
- Modos A-scan y B-scan
- Espesores de 2 a 50 mm
- Revestimiento hasta 1 mm
- Precisión ±0,15 mm
- Encóder 0,1 % a fondo de escala
Electrónica UT
- Tensión de emisión de 0 a 200 V
- Frecuencia de muestreo 80 MHz
- Ganancia ajustable de 0 a 60 dB
- Software Datascan y Datareport
- Entorno Windows
Energía y conexión
- Baterías de 24 V ion-litio, 2 × 5 h
- Intercambiables en campo
- Umbilical blindado de 30 m en carrete
- Conectores estancos y reforzados
- Alcance adaptable bajo pedido
Condiciones y exportación
- Temperatura ambiente de 1 a 40 °C
- Temperatura de pared de 0 a 70 °C
- Viento: hasta 12 m/s · lluvia < 0,5 mm/h
- Exportación .csv, .jpg, Excel
- Fabricación en Francia
Todas las características
Portador
| Dimensiones | 35 × 35 × 20 cm |
|---|---|
| Peso | 7 kg |
| Fuerza magnética | 70 kg |
| Fuerza de deslizamiento | 35 kg |
| Velocidad máxima | 12 m/min |
| Umbilical | 30 m blindado, en carrete de obra |
| Batería | 24 V ion-litio, 2 × 5 h, intercambiables |
| Precisión del encóder | 0,1 % a fondo de escala |
| Grado de protección | IP54 |
Medición ultrasónica
| Sonda | doble cristal de 13 mm, 5 MHz |
|---|---|
| Modos | A-scan / B-scan |
| Espesores medibles | 2 a 50 mm |
| Revestimiento máximo | 1 mm |
| Tensión de emisión | 0 a 200 V |
| Frecuencia de muestreo | 80 MHz |
| Ganancia ajustable | 0 a 60 dB |
| Precisión | ±0,15 mm |
Condiciones operativas
| Temperatura ambiente | 1 a 40 °C |
|---|---|
| Temperatura de pared | 0 a 70 °C |
| Viento | uso hasta 12 m/s, unos 43 km/h |
| Lluvia | menos de 0,5 mm/h de media |
| Atmósferas explosivas | sin certificación ATEX, corta-circuitos integrado |
Superficies inspeccionadas y entregable
| Materiales | acero |
|---|---|
| Normas | API 653 / DT94 / CODRES / EEMUA 159 |
| Software | Datascan (adquisición) y Datareport (análisis e informes) |
| Sistemas operativos | Windows |
| Exportación | .csv / .jpg / Excel |
| Fabricación | Francia |
Diseñado para seguir en servicio
Vuelve pocas veces. Menos de una devolución por mantenimiento al año en todo el parque instalado.
Lo que puede repararse in situ, se repara. Kit de campo completo con esquemas de cableado de los conectores, repuestos disponibles y servicio posventa ágil.
Y detrás: más de diez años de retorno de campo integrados en el producto, una mejora continua alimentada por las empresas de servicios que lo utilizan, y una fabricación francesa.
Esto no es un prototipo
| Desde 2015 | en servicio en campo |
|---|---|
| Más de 2.500 depósitos | inspeccionados bajo API 653, DT94, CODRES y EEMUA 159 |
| Más de 20 empresas de servicios | lo utilizan en todo el mundo |
| Menos de una devolución al año | por mantenimiento, en todo el parque instalado |
Cada componente ha sido probado en cientos de misiones desde 2015. El producto se ha mejorado de forma continua a partir del retorno de campo.
Un parque instalado en todos los continentes
Equipos ROBOPLANET en servicio, septiembre de 2026
Dos versiones
El portador y su umbilical, conectados a su propio medidor de espesor mediante conectores Lemo 0 o 1. La mayoría de los equipos externos son compatibles; la compatibilidad debe validarse antes del pedido.
La cadena completa ROBOPLANET: electrónica ultrasónica integrada, modos A-scan y B-scan, y el software Datascan y Datareport para la adquisición, el análisis y la generación de informes.
Opciones
- B-scan continuo (encóder integrado)
- PC robusto Panasonic CF31
- Pulverizador de acoplante de 16 L
- Cámara embarcada
- Brazo C-scan convencional o phased array
- Soporte para sonda TOFD
- Pack de seguridad 4 gases con corta-circuitos
- Kit de mantenimiento y repuestos
Dos formas de empezar
Alquilar
El equipo está disponible en alquiler: póngalo en marcha en una campaña real antes de inmovilizar capital. Es necesaria una formación antes del primer uso.
Que intervengamos nosotros
Nuestros equipos realizan el servicio junto al suyo, en su emplazamiento y en sus condiciones.
Lo que nos preguntan en las reuniones
¿Sobre qué superficies se sujeta Altiscan?
Sobre pared ferromagnética. La adherencia es de 70 kg para un portador de 7 kg, diez veces su peso, con una fuerza de deslizamiento de 35 kg. El contacto se mantiene sobre superficies cubiertas de espuma, de residuos o húmedas.
¿Franquea las soldaduras?
Sí, sin desenganche y sin interrupción de la línea de medición. Los refuerzos, en cambio, no se franquean.
¿Puede caerse el robot?
La tasa de caída constatada sin línea de vida es de 1 por cada 1.000 tanques inspeccionados.
¿Hasta qué altura puede subir?
30 m, longitud del umbilical blindado suministrado en carrete. Bajo pedido, podemos adaptarlo a su necesidad.
¿Cuántos metros de B-scan al día?
Unos 1.250 m, es decir 50 líneas de 25 m a 12 m/min.
¿Cuánto se tarda en aprender a manejar el robot?
10 minutos.
¿Se puede utilizar sobre una pared caliente?
Hasta 70 °C de temperatura de pared, entre 1 y 40 °C de temperatura ambiente.
¿Qué espesores mide?
De 2 a 50 mm, a través de un revestimiento de hasta 1 mm.
¿En qué formato se entregan los resultados?
Perfil B-scan continuo, visualización A-scan y B-scan en tiempo real durante la adquisición, e informe generado por Datareport. Exportación en .csv, .jpg y Excel.
¿Los informes son conformes a la API 653?
Sí, así como a las recomendaciones DT94, CODRES y EEMUA 159.
¿Se pueden modificar los datos después de la inspección?
Sí. Los datos siguen siendo modificables después de la campaña, sin volver al activo.
¿Altiscan está certificado ATEX?
No. El corta-circuitos integrado permite el uso en zona de riesgo bajo permiso, con detector adecuado y respetando los procedimientos del emplazamiento. Un módulo opcional transmite la alarma del portador, a 30 m de distancia, hasta el operador en el suelo. En caso de alerta: puesta en seguridad del robot a un lado sea cual sea la altura, accionamiento del corta-circuitos y evacuación.
¿Cuál es la autonomía en una jornada?
Dos baterías de 24 V de ion-litio intercambiables, 5 h cada una, es decir una jornada completa sin interrupción.
¿Se puede alquilar antes de comprar?
Sí. Es necesaria una formación antes de cualquier primer uso, para trabajar con seguridad.
¿Qué mantenimiento hay que prever?
Menos de una devolución por mantenimiento al año en el parque instalado. Se suministra un kit de campo completo, con esquemas de cableado de los conectores.
