SubCscan
0
vaciado requerido
±50mm
precisión de posición
0,6mm
de pintura atravesada
20m
inmersión máx.
Crawler END sumergido IP68

SubCscan, inspección del fondo de depósitos de agua contra incendios sin vaciado

Roboplanet inspecciona en servicio el fondo de los depósitos de agua contra incendios, sin vaciado ni entrada humana: adquisición automática de espesores por ultrasonidos, desde el sensor único hasta el C-scan phased array, inspección visual por ROV del 100 % del fondo y gestión de sedimentos y residuos.

La reserva contra incendios sigue disponible

Sin vaciado: el depósito sigue en servicio durante toda la intervención.

Nadie entra en el depósito

Robot y umbilical de 25 kg desplegados desde el techo del tanque. Sin buzos ni entrada en espacio confinado.

Mediciones comparables en el tiempo

Adquisición automática, cada medición localizada a ± 50 mm y comparable de una campaña a otra.

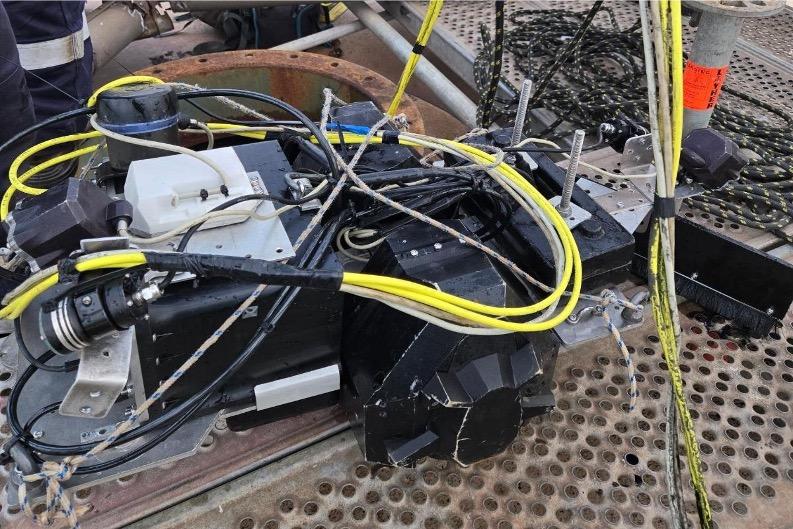

Crawler SubCscan con su carcasa protectora, para la inspección en servicio de fondos de tanque

Capacidades

Diseñado para depósitos de agua contra incendios

Los depósitos de agua contra incendios suelen quedar fuera de los planes de inspección de tanques: «solo almacenan agua». Sin embargo, la protección contra incendios de la planta depende de ellos, y la corrosión del fondo por el lado del suelo no se ve desde el exterior.

Inmersión IP68 hasta 20 m

Crawler sumergido, bajado desde el techo del tanque con pescante o andamio, por una boca de hombre de 500 mm. Robot y umbilical: 25 kg.

Tres niveles de medición

1 sensor para líneas B-scan, multisensor para bandas cubiertas al 100 %, C-scan phased array para una cartografía de superficie. Combinables en una misma intervención.

Incluso bajo la pintura

Sensor de ultrasonidos de 5 MHz, Ø 13 mm. Mide a través de hasta 0,6 mm de pintura, una medición cada 20 mm en las líneas y cada 5 mm en el pie de la envolvente.

Cepillado y sonar

Cepillo que limpia hasta 5 mm de sedimentos para asegurar el contacto UT. Sonar opcional para la navegación y la cartografía de sedimentos.

Inspección visual ROV del 100 % del fondo

Un ROV inspecciona el fondo, las tubuladuras, el sumidero de purga y el estado del revestimiento. Informe fotográfico incluido.

Informes aprovechables

Informe de campo al final de la intervención, informe final en 10 días hábiles: cartografía de espesores, B-scan o C-scan, informe fotográfico y zonas no inspeccionadas.

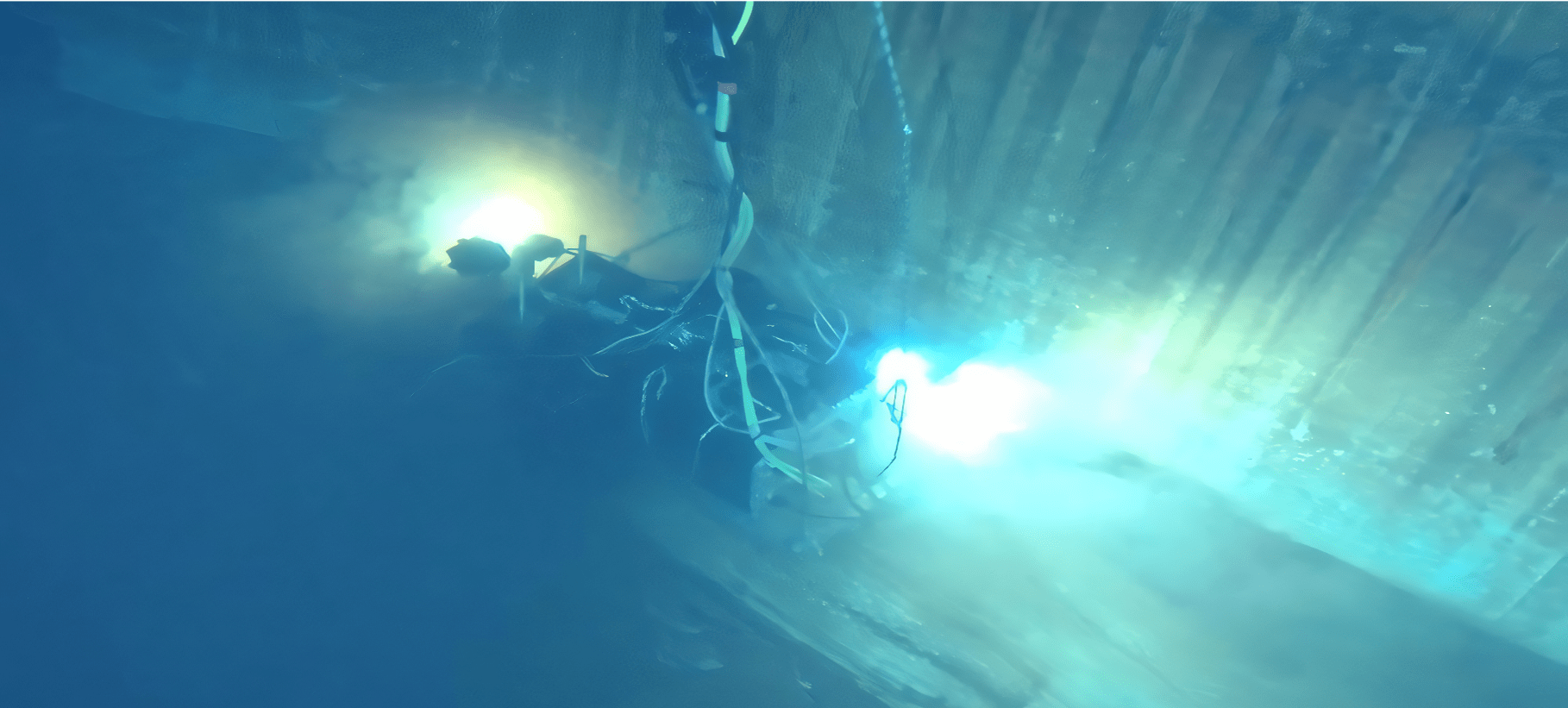

SubCscan preparado para la inspección en servicio de un fondo de tanque
Inspección en servicio

La reserva contra incendios sigue disponible

Para inspeccionar el fondo, normalmente hay que vaciar el depósito y dejar la planta sin su reserva. SubCscan trabaja con el depósito lleno: sin bombear ni volver a llenar miles de m³, sin agua vertida que gestionar, sin medidas compensatorias durante la inspección.

Depósito en servicio durante toda la intervención
Zona de exclusión de 1 m alrededor de la aspiración contra incendios, justificada por cálculo hidráulico
Sin entrada en espacio confinado, sin buzos
Operadores COFREND nivel 2, procedimiento validado por un COFREND UT nivel 3, sistema HSE compatible con MASE

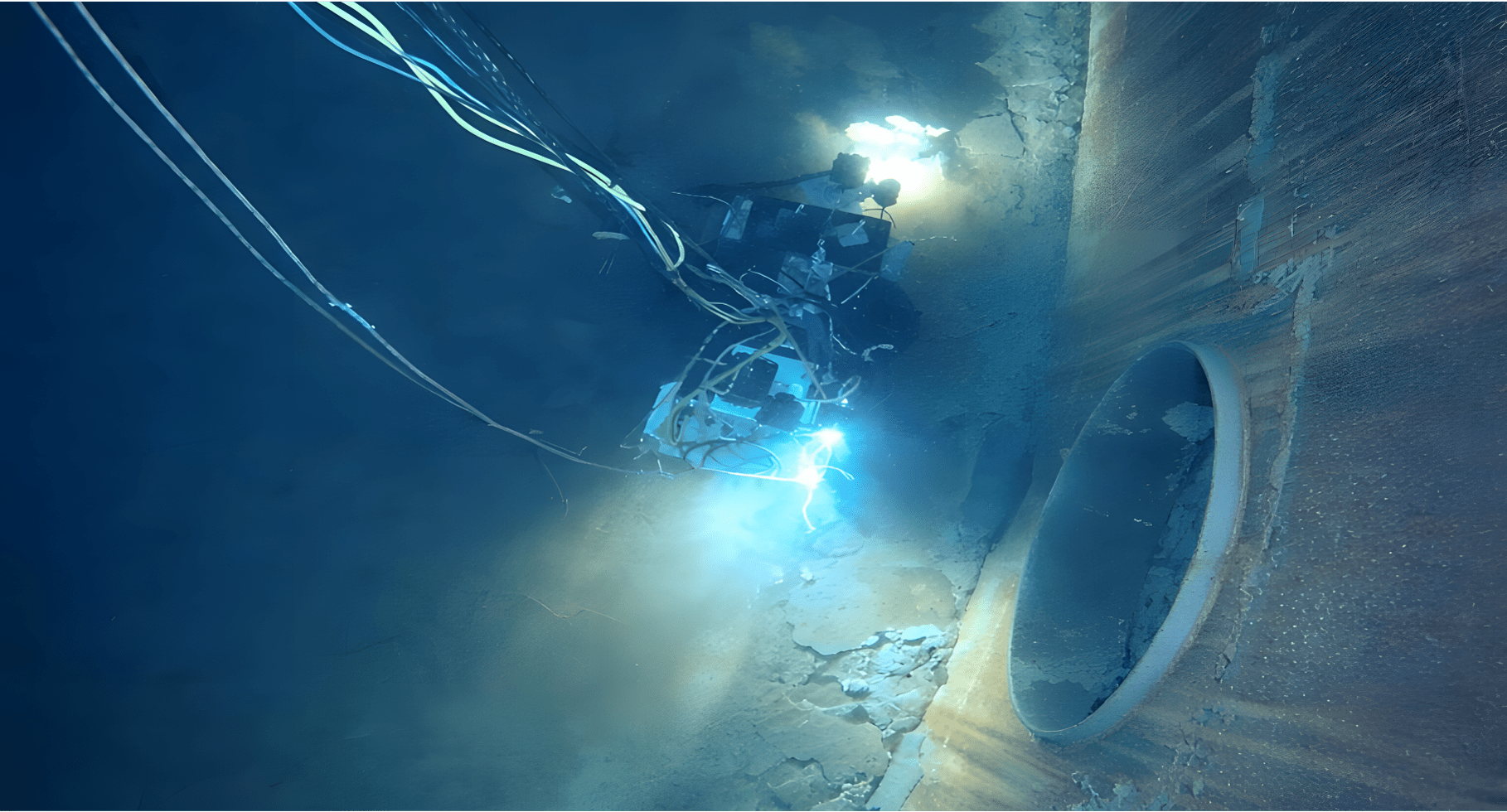

Inspección sumergida del fondo de tanque con SubCscan
Mediciones ultrasónicas

Espesores localizados y comparables en el tiempo

La adquisición es automática, con sensores electrónicos y software dedicado, sin lecturas manuales. De una campaña a otra, sigue la velocidad de corrosión y decide sobre mediciones: inspección fuera de servicio, reparación o aplazamiento.

Cada medición localizada a ± 50 mm
Precisión estándar de 0,1 mm
Pie de la envolvente: dos líneas circulares a 5 y 20 cm de la envolvente
Datos aprovechables en un plan de inspección según DT94 o EEMUA 159
SubCscan en acción

Inspección sumergida, depósito en servicio

Despliegue desde el techo del tanque, cepillado de sedimentos, medición por ultrasonidos e inspección visual del fondo por ROV.

IP68 · 20 m
± 50 mm
0 vaciado
Opciones

Adapte la intervención a su planta

Complete la configuración según sus necesidades de inspección, navegación y limpieza.

Longitud de umbilical

Configuración del umbilical según la geometría del tanque y la distancia de intervención.

Certificación ATEX

Adaptación posible a las limitaciones de zonas reglamentadas según el contexto de explotación.

Módulo sonar

Cartografía de sedimentos y asistencia a la navegación en inmersión.

Retirada de sedimentos

Limpieza de hasta 400 mm de sedimentos con un socio, con una gestión de residuos adaptada a las exigencias del operador y a la normativa local.

Mantenimiento & repuestos

Soporte en campo, piezas disponibles y mantenimiento para campañas de inspección largas.

Datareport & adquisición UT

Generación automática de informes y adquisición UT inalámbrica en PC robusto de campo.

Especificaciones técnicas

Ficha técnica

Superficie inspeccionada

ChapasAcero al carbono & inoxidable
Temperatura del agua0 °C a 40 °C
Espesor del fondo2 a 50 mm
Pintura atravesadaHasta 0,6 mm
Sedimentos bajo el cepilloHasta 5 mm
Profundidad máx.20 m

Vector

DimensionesCompatible boca de hombre 500 mm
Peso25 kg (robot y umbilical)
DesplieguePescante o andamio, desde el techo del tanque
Velocidad de adquisición5 cm/s
LocomociónOrugas - sedimentos
EstanqueidadIP68 inmersión prolongada
ConectoresSubmarinos reforzados
Precisión del encoder0,1 % FS

Gestión de sedimentos

CepilladoHasta 5 mm
Retirada de sedimentosHasta 400 mm, con un socio
CartografíaSonar de sedimentos (opción)

Intervención

Aspiración contra incendios activaZona de exclusión de 1 m
Inspección visualROV, 100 % del fondo
CualificacionesCOFREND nivel 2, procedimiento validado UT nivel 3, HSE compatible con MASE
Entrega de resultadosInforme final en 10 días hábiles

Mediciones ultrasónicas

Tipo de sensorEmisión y recepción separadas
Frecuencia / diámetro5 MHz / 13 mm
Precisión estándar0,1 mm
Niveles de medición1 sensor, multisensor, C-scan phased array
Paso de medición20 mm (líneas), 5 mm (pie de la envolvente)
Localización de las mediciones± 50 mm
SolapesFranqueados, 30 mm sin medir a cada lado
Tensión0 V - 200 V
Muestreo80 MHz
Ganancia ajustable0 - 60 dB
VisualizaciónA-scan, B-scan & C-scan

Alimentación

AlimentaciónMediante umbilical
TipoContinua
AutonomíaIlimitada por cable

Procesamiento de señal

EquipoPC robusto de campo
CompuertasAjustables
VisualizaciónTiempo real
RegistroA-scan, B-scan & C-scan
Formatos.csv, .jpg, Datareport

Condiciones de uso

Temperatura0 °C a 40 °C
EntornoOperación en inmersión
PlantasSEVESO & petroquímicas
Preguntas frecuentes

Inspeccionar un depósito de agua contra incendios en servicio

¿Hay que inspeccionar un depósito de agua contra incendios?

Sí. La protección contra incendios de la planta depende de él. En Estados Unidos, la norma NFPA 25 prevé una inspección interior cada 5 años, o cada 3 años para un depósito de acero sin protección contra la corrosión. En Francia, estos depósitos quedan fuera de los planes de inspección reglamentarios de los tanques de líquidos inflamables, aunque una resolución prefectoral o el estudio de peligros de la planta pueden exigir un seguimiento.

¿Se puede inspeccionar un depósito de agua contra incendios sin vaciarlo?

Sí. Desde el techo del depósito, Roboplanet despliega el crawler SubCscan, que mide el espesor del fondo por ultrasonidos, y un ROV de inspección visual. El depósito sigue en servicio y disponible para la protección contra incendios.

¿Cómo se mide el espesor del fondo de un tanque en servicio?

Por ultrasonidos, con un robot que se desplaza por el fondo. Roboplanet ofrece tres niveles: un sensor para líneas B-scan, varios sensores para bandas cubiertas al 100 % o un C-scan phased array para una cartografía de superficie.

¿Las mediciones son comparables de una inspección a otra?

Sí. La adquisición es automática, con sensores electrónicos y software dedicado, y cada medición se localiza a ± 50 mm.

¿Un fondo pintado impide la medición?

No, hasta 0,6 mm de pintura: la medición se realiza a través del revestimiento.

¿Qué diferencia hay con una inspección por ROV?

Un ROV aporta imágenes. Roboplanet añade la medición del espesor del fondo por ultrasonidos, con el depósito lleno: el operador obtiene espesores cartografiados, no solo imágenes.

¿Puede trabajar el robot cerca de una aspiración contra incendios en servicio?

Sí, con una zona de exclusión de 1 m alrededor de la aspiración, justificada por cálculo hidráulico. Ante la alerta de arranque de las bombas, el robot se inmoviliza.

¿Qué hacer si el fondo está cubierto de sedimentos?

Roboplanet y su socio retiran hasta 400 mm de sedimentos y gestionan los residuos según las exigencias del operador y la normativa local.

¿La inspección en servicio sustituye a la inspección fuera de servicio?

No. Aporta datos medidos para decidir una inspección fuera de servicio, una reparación o un aplazamiento.

¿Qué incluye el informe?

Un informe de campo al final de la intervención y, en 10 días hábiles, una cartografía de espesores, B-scan o un C-scan, un informe fotográfico y las zonas no inspeccionadas.

Estudio de viabilidad

Su próximo control puede hacerse con el depósito lleno

Indíquenos el diámetro del depósito, la altura de agua, el tamaño de la boca de hombre, la altura de sedimentos estimada, si el fondo está pintado y si la aspiración contra incendios sigue activa. Le responderemos con un estudio de viabilidad.
